Bản vẽ kỹ thuật nội thất là gì? Các bước xây dựng bản vẽ kỹ thuật hoàn hảo

Nội dung

ban-ve-ky-thuat-noi-that-la-gi-cac-buoc-xay-dung-ban-ve-ky-thuat-hoan-hao

1. Bản vẽ kỹ thuật nội thất là gì?

1.1. Định nghĩa

Bản vẽ kỹ thuật là tài liệu chứa các bản vẽ 2D chi tiết của một bộ phận sẽ được sản xuất cùng với nhiều dữ liệu sản xuất quan trọng khác nhau. Những tài liệu này đảm bảo sự trao đổi rõ ràng và đầy đủ về các yêu cầu kỹ thuật của dự án giữa nhà thiết kế và kỹ sư.

Trong nhiều trường hợp, kỹ sư có thể sản xuất một bộ phận theo cách thủ công, chỉ làm việc với bản vẽ kỹ thuật. Trong gia công CNC(Computer Numerical Control machining) – một phương pháp sản xuất hoặc gia công trong đó các công cụ được điều khiển bằng máy tính để thực hiện các hoạt động chính xác và lặp đi lặp lại, bản vẽ kỹ thuật là phần đệm quan trọng của mô hình 3D.

1.2. Tại sao bản vẽ kỹ thuật lại quan trọng?

Như đã đề cập trước đó, trong quá trình gia công CNC, bản vẽ kỹ thuật đóng vai trò quan trọng như một bộ lưu trữ thông tin trong tệp CAD 3D. Chúng có những nhiệm vụ quan trọng như:

  • Mô tả chi tiết các lỗ, khe hở bên trong và bên ngoài, không thể hiện đầy đủ trong mô hình CAD 3D.
  • Hiểu rõ về bộ phận qua kích thước, sai số và chú thích, chúng giúp có cái nhìn đầy đủ về bộ phận đang được sản xuất.
  • Chứa các chi tiết quan trọng như sai số vượt quá giới hạn cho phép.
  • Giúp nhà thiết kế truyền đạt các yêu cầu cụ thể như độ hoàn thiện và mịn bề mặt.

1.3. Ý nghĩa của bản vẽ kỹ thuật

Ngay cả khi thiết kế không có tính năng hoặc yêu cầu đặc biệt, việc kết hợp mô hình 3D với bản vẽ kỹ thuật là cần thiết vì bản vẽ này sẽ được sử dụng làm tài liệu tham khảo trong suốt quá trình sản xuất.

Bên cạnh đó, các tài liệu này cung cấp cái nhìn tổng quan và chi tiết về bộ phận, giúp kỹ sư dễ dàng hiểu hình dáng và xác định kích thước, chức năng chính và những tính năng quan trọng. Hơn nữa, chúng cũng giúp việc ước tính chi phí trở nên dễ dàng hơn. Bản vẽ kỹ thuật là bắt buộc khi bộ phận có các yếu tố như ren, dung sai hoặc các bề mặt khác nhau được hoàn thiện trên các khu vực khác nhau.

Tải FREE: Ebook Cẩm nang quản lý thiết kế – thi công nội thất gồm nội dung về quy các quy trình trong doanh nghiệp nội thất, hướng dẫn số hóa quy trình và một số mẫu bản vẽ nội thất.

2. Một bản vẽ kỹ thuật bao gồm những gì?

Bản vẽ kỹ thuật thường bao gồm các phần sau: tọa độ, khối tiêu đề, hình ảnh chính tả của bộ phận, hình ảnh mặt cắt, hình ảnh chi tiết và ghi chú hướng dẫn cho nhà sản xuất.

2.1. Khối tiêu đề

Các phần của bản vẽ kỹ thuật

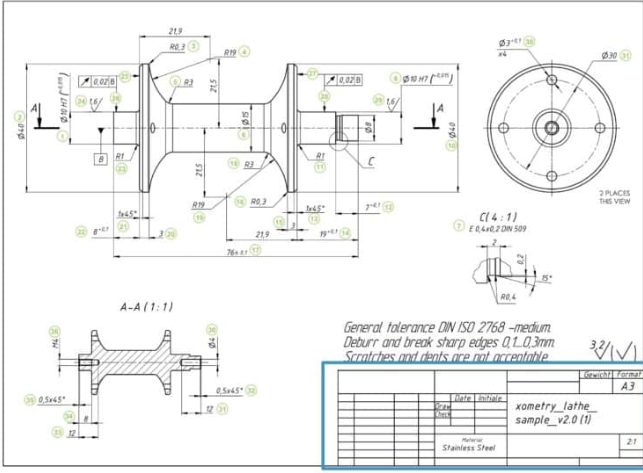

Khối tiêu đề thường nằm ở góc dưới bên phải của tài liệu. Nó chứa thông tin cơ bản về bộ phận như tên của bộ phận, tên của những người tham gia làm việc trên bộ phận đó như nhà thiết kế, người kiểm tra, người phê duyệt, tên công ty và nhiều thông tin khác. Khối tiêu đề cũng chứa thông số kỹ thuật như hệ thống đo lường, góc chiếu, yêu cầu về việc hoàn thiện bề mặt, tỷ lệ và loại vật liệu. Mẫu khối tiêu đề bao gồm kích thước và nội dung, có thể tuân theo các tiêu chuẩn chung hoặc có thể được tùy chỉnh theo từng trường hợp cụ thể.

2.2. Tọa độ

Tọa độ trong bản vẽ kỹ thuật nội thất

Tọa độ thường được sử dụng trong các bản vẽ kỹ thuật lớn hoặc phức tạp và được đặt dọc theo các đường viền của bản vẽ. Chúng đóng vai trò quan trọng là các điểm tham chiếu khi thảo luận về nội dung của bản vẽ.

2.3. Chế độ xem chính tả

ban-ve-ky-thuat-noi-that-la-gi-cac-buoc-xay-dung-ban-ve-ky-thuat-hoan-hao-3

Các khung nhìn chính tả truyền tải thông tin quan trọng nhất về hình học của một bộ phận. Những khung nhìn này mang phần lớn các kích thước và dung sai. Chúng là các biểu diễn 2D của một vật thể 3D, thu được từ nhiều góc nhìn khác nhau, điển hình là mặt trước, mặt bằng và phần cuối.

Các dòng ẩn có thể được bao gồm trong các chế độ xem chính tả để mô tả các tính năng thiết yếu không thể nhìn thấy được. Trong hầu hết các trường hợp, hai đến ba chế độ xem chính tả là đủ để mô tả chính xác toàn bộ hình dạng của một bộ phận.

2.4. Chế độ xem đẳng cự

Chế độ xem đẳng cự là một biểu diễn hình ảnh 3D của bộ phận. Mặc dù không phải lúc nào cũng cần thiết nhưng việc đưa hình chiếu đẳng cự vào bản vẽ kỹ thuật là một cách hữu ích vì nó giúp thợ gia công hiểu hình dạng bộ phận dễ dàng hơn. Ngoài việc cung cấp thêm thông tin chi tiết về một bộ phận, chế độ xem đẳng cự cũng có thể cung cấp thông tin như hướng lắp đặt và hướng xây dựng.

Bản vẽ thiết kế nội thất: Mẫu tham khảo và hướng dẫn đọc

2.5. Chế độ xem phần

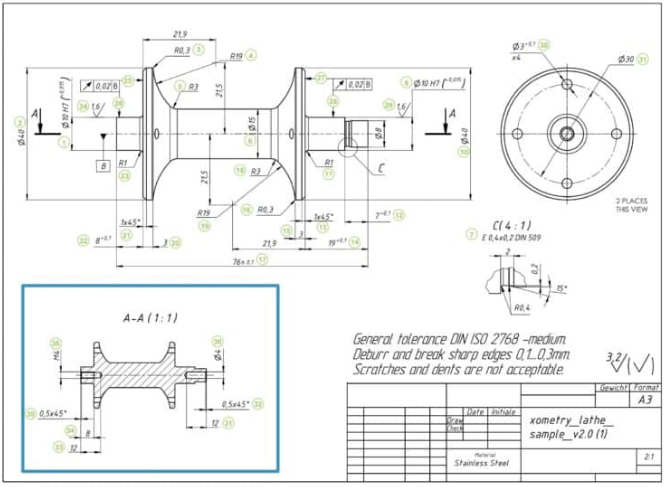

Chế độ xem mặt cắt là mô tả 2D của bộ phận khi nó được cắt xuyên qua. Các chế độ xem mặt cắt được sử dụng để hiển thị các tính năng bên trong, một phần không thể nhìn thấy được trong cả chế độ xem hình học và hình học. Chúng thường được định vị phù hợp với chế độ xem chính tả.

Một đường cắt được gắn nhãn trong chế độ xem chính tả hiển thị vị trí của bộ phận được cắt ngang để cung cấp chế độ xem phần và hướng cắt. Các khung nhìn mặt cắt được đặc trưng bởi các mẫu gạch chéo của chúng cho biết các khu vực mà vật liệu đã bị cắt đi. Các phần phức tạp có thể có nhiều dạng xem phần.

2.6. Chế độ xem chi tiết

ban-ve-ky-thuat-noi-that-la-gi-cac-buoc-xay-dung-ban-ve-ky-thuat-hoan-hao-4

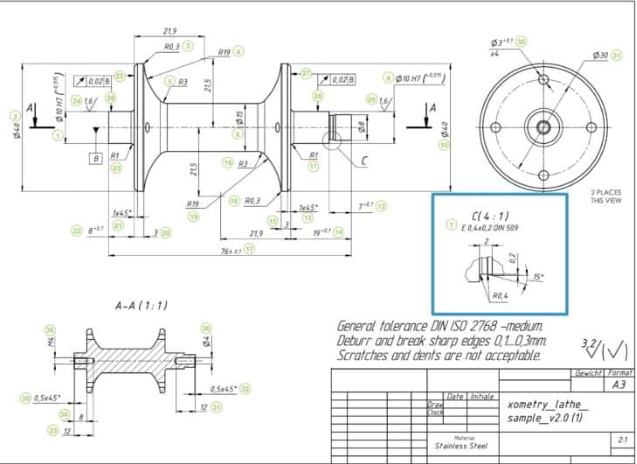

Khi chế độ xem chính tả có các khu vực phức tạp và khó xác định về kích thước, chế độ xem chi tiết được sử dụng để làm nổi bật các khu vực đó. Các chế độ xem chi tiết không nhất thiết phải có cùng kích thước hoặc được đặt phù hợp với các chế độ xem chính tả và có thể được đặt ở bất kỳ đâu trong bản vẽ. Các đánh giá chi tiết được gắn nhãn bằng một chữ cái duy nhất cho biết khu vực nào của chế độ xem chính tả đang được chi tiết.

2.7. Lưu ý cho nhà sản xuất

ban-ve-ky-thuat-noi-that-la-gi-cac-buoc-xay-dung-ban-ve-ky-thuat-hoan-hao-5

Các ghi chú cho nhà sản xuất thường nằm ở phía dưới bên trái của bản vẽ kỹ thuật nhưng cũng có thể được đặt phía trên khung tiêu đề. Nó chứa bất kỳ thông tin bổ sung nào không có trong bản vẽ cũng như hướng dẫn dành cho thợ máy.

Ví dụ, các ghi chú có thể bao gồm các hướng dẫn để phá vỡ và làm mờ tất cả các cạnh sắc, các yêu cầu về độ bóng bề mặt, các bộ phận khác được lắp ráp cùng với bộ phận, v.v.

3. 10 bước để chuẩn bị một bản vẽ kỹ thuật hoàn hảo

Như đã nêu trước đó, sản xuất hiện đại bắt đầu bằng mô hình CAD 3D. Hầu hết các phần mềm CAD 3D đều có giao diện vẽ kỹ thuật cho phép bạn tạo bản vẽ kỹ thuật rất dễ dàng dựa trên mô hình thẻ hiện có. Giao diện này thường có tất cả những gì bạn cần để tạo chế độ xem và chú thích, kích thước cũng như áp dụng dung sai cho bản vẽ của bạn, loại bỏ nhu cầu thiết kế chế độ xem từ đầu.

Ngoài ra còn có các chương trình phần mềm cho phép bạn tạo các bản vẽ kỹ thuật mà không cần mô hình 3D.

Dưới đây là các bước bạn cần thực hiện cùng với một số mẹo để chuẩn bị bản vẽ kỹ thuật hoàn hảo.

Bước 1. Chọn mẫu của bạn

Có các mẫu tiêu chuẩn như ASTM, DIN và ISO chỉ định tọa độ, góc bảo vệ và các đặc điểm của khối tiêu đề. Bạn cũng có thể tùy chỉnh tạo mẫu nhưng hãy lưu ý đưa tất cả các chi tiết cần thiết vào khối tiêu đề.

Bước 2. Đặt các chế độ xem chính tả của bạn, căn giữa chúng càng nhiều càng tốt

Hãy để đủ không gian giữa chúng để thêm kích thước. Tránh sử dụng quá nhiều đường ẩn vì chúng có thể làm cho bản vẽ trở nên khó hiểu và thiếu tổ chức.

Bước 3. Thêm chế độ xem chi tiết và/hoặc phần tương ứng

Nếu bộ phận đó rất phức tạp, có các tính năng ẩn hoặc có các vùng khó xác định kích thước.

Bước 4. Thêm chế độ xem đẳng cự

Chế độ xem đẳng cự không phải lúc nào cũng cần thiết nhưng nên được đưa vào bất cứ khi nào có không gian và nếu hình dạng bộ phận quá phức tạp để dễ dàng diễn giải chỉ từ các chế độ xem chính tả.

Bước 5. Đặt đường thi công

Chẳng hạn như đường trung tâm, điểm đánh dấu trung tâm và đường cắt trên tất cả các khung nhìn.

Bước 6. Thêm kích thước vào bản vẽ của bạn

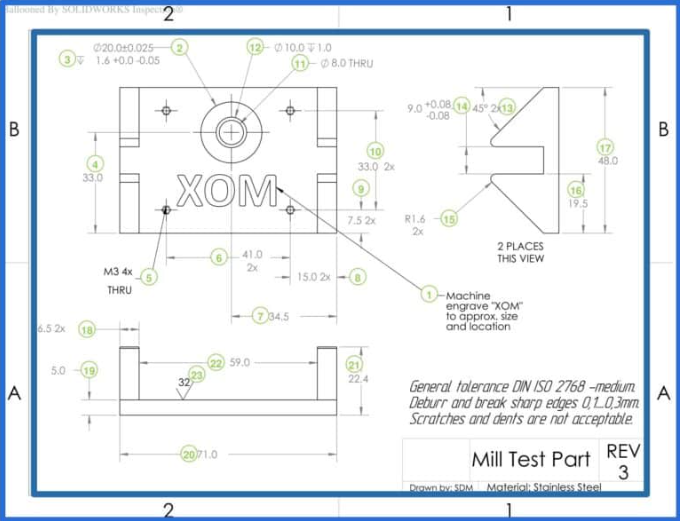

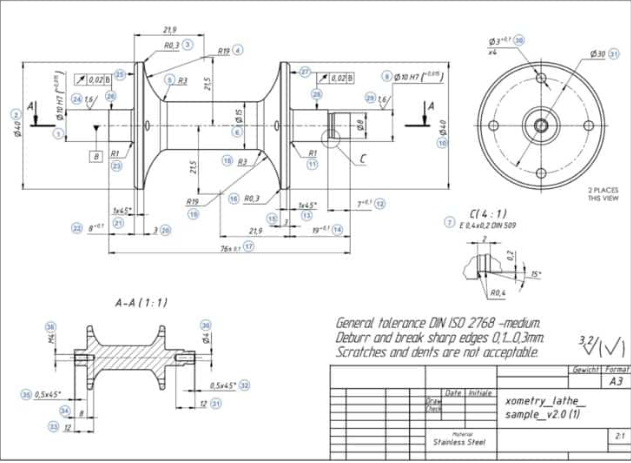

Tập trung vào các kích thước quan trọng trên các khung nhìn chính tả và chi tiết. Đảm bảo rằng tất cả các đường kích thước và hình vẽ đều hiển thị rõ ràng và không giao nhau hoặc chéo với bản vẽ. Hình ảnh bên dưới hiển thị các kích thước được đặt trên các chế độ xem chính tả, chi tiết và phần. Các kích thước được đánh số để nhận dạng.

ban-ve-ky-thuat-noi-that-la-gi-cac-buoc-xay-dung-ban-ve-ky-thuat-hoan-hao-6

Kích thước là khía cạnh rất quan trọng của một bản vẽ kỹ thuật. Trong trường hợp khách hàng không chỉ định kích thước, Fastcons gợi ý bạn một số mẹo giúp xác định kích thước bản vẽ kỹ thuật một cách chính xác:

  • Bắt đầu bằng cách thêm các kích thước tổng thể trước khi thêm các kích thước quan trọng cho mục đích sử dụng cuối cùng của bộ phận. Tiếp theo, thêm kích thước cho tất cả các tính năng khác.
  • Cố gắng thêm tất cả các kích thước trên chế độ xem từ đường cơ sở chung.
  • Khi một đối tượng được hiển thị ở nhiều chế độ xem thì không cần phải xác định kích thước cho đối tượng địa lý đó trên tất cả các chế độ xem. Thay vào đó, hãy thêm thứ nguyên trên chế độ xem mô tả rõ ràng nhất đối tượng địa lý.
  • Khi có nhiều đối tượng địa lý giống hệt nhau, hãy thêm kích thước vào chỉ một trong số chúng, cho biết số lần đối tượng địa lý xuất hiện trong chế độ xem hiện tại. Ví dụ: nếu có ba lỗ giống hệt nhau có đường kính 2 mm có thể nhìn thấy được trên mặt phẳng hình học của một bộ phận, hãy thêm kích thước sau vào một trong các lỗ – 3 x ø2,0.

Case-Study: Sơ đồ & số hóa quản lý quy trình thiết kế nội thất

Bước 7. Xác định vị trí, chiều dài và kích thước của tất cả các lỗ và ren

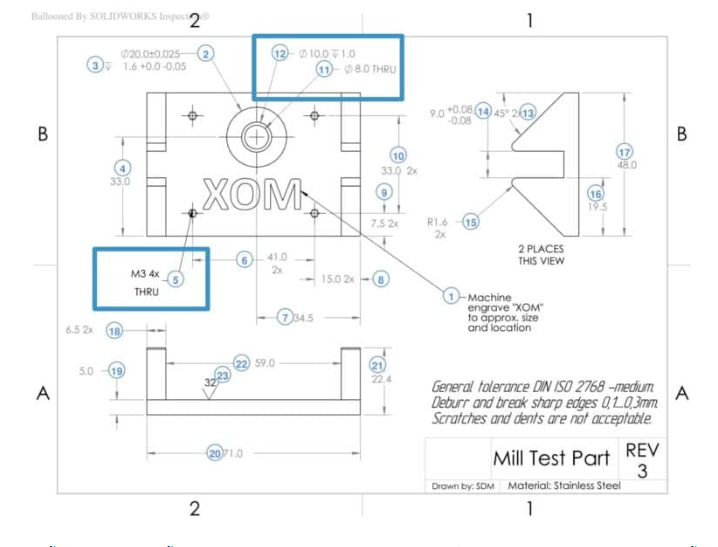

Chúng tôi khuyên bạn nên sử dụng các lỗ có kích thước tiêu chuẩn trong thiết kế của mình vì chúng có thể dễ dàng được khoan vào sau khi gia công. Số 5 và 12 trong hình bên dưới lần lượt chỉ định một sợi chỉ và một lỗ.

ban-ve-ky-thuat-noi-that-la-gi-cac-buoc-xay-dung-ban-ve-ky-thuat-hoan-hao-7

Các lỗ có thể bao gồm lỗ khoét hoặc lỗ khoét. Việc xác định kích thước tất cả các khía cạnh của một lỗ là một công việc tẻ nhạt và do đó, các chú thích được sử dụng thay thế. Chú thích lỗ điển hình chỉ định độ sâu và đường kính lỗ, số lượng lỗ giống hệt nhau và sự hiện diện của lỗ khoan hoặc lỗ khoan, cùng với độ sâu của các tính năng này. Các ren cũng phải có kích thước ren tiêu chuẩn và cũng cần được chỉ định.

Bước 8. Thêm dung sai cho các tính năng quan trọng

Dành cho các tính năng yêu cầu dung sai cao hơn mức được xác định theo tiêu chuẩn dung sai trung bình ISO-2768. Tương tự như kích thước, dung sai đóng một vai trò quan trọng trong mục đích sử dụng cuối cùng của một bộ phận và cần được áp dụng hết sức cẩn thận.

Dung sai chỉ định một phạm vi sai lệch có thể chấp nhận được so với các giá trị của kích thước. Có nhiều loại dung sai khác nhau có thể được áp dụng cho bản vẽ kỹ thuật. Chúng bao gồm dung sai song phương, dung sai đơn phương, dung sai nhiễu, dung sai và kích thước hình học (GD&T).

Bước 9. Điền vào khối tiêu đề

Hãy chắc chắn rằng tất cả các chi tiết cơ bản và kỹ thuật được bao gồm.

Bước 10. Bao gồm tất cả các ghi chú và hướng dẫn bổ sung cho nhà sản xuất

Sau khi tạo, hãy xuất bản vẽ kỹ thuật đã hoàn thành ở định dạng tệp PDF để tải lên.

Gợi ý và review 6+ phần mềm thiết kế nội thất phổ biến (mới)

4. Kết luận

Bản vẽ kỹ thuật đóng vai trò quan trọng trong việc truyền tải thông tin chi tiết và cụ thể về sản phẩm, thiết kế hoặc kế hoạch công trình. Như một ngôn ngữ đồ họa, bản vẽ kỹ thuật giúp kỹ sư, nhà thiết kế và người lao động có thể hiểu và thực hiện công việc một cách chính xác và đồng nhất. Kết quả là tăng khả năng hiểu rõ yêu cầu, giảm sai sót và tăng hiệu suất trong quá trình sản xuất.
